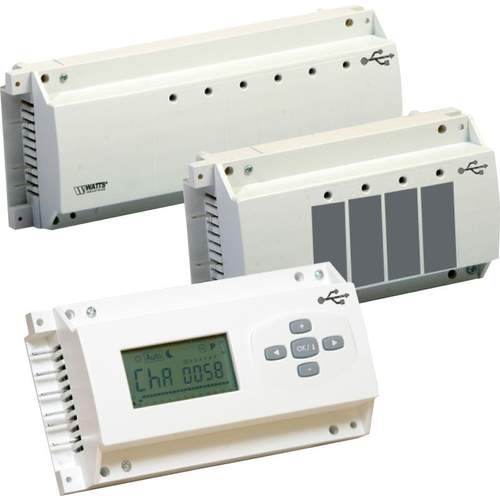

Watts Master ontvanger 4-groeps H/C bus

De Master Ontvanger H/C BUS wordt gebruikt voor het regelen van bedrade vloerverwarming en -koeling, gestuurd door actuators. In combinatie met de thermostaat Basic BUS en/of Basic LCD BUS, vormt de Master Ontvanger H/C BUS een complete regeling voor uw vloerverwarming en -koeling systeem. Middels het uitgebreide parametermenu kunnen perse typen installaties

aangestuurd worden:

• de warmtepomp maakt de omschakeling verwarmen / koelen
• de gebruiker maakt de omschakeling middels de Master thermostaat H/C
• de omschakeling wordt gedaan door een aanlegvoeler op de aanvoer naar de verdeler

De eerste LED op de Master is de indicator verwarmen (rood) of koelen (groen).

Vanuit de BUS module worden de thermostaten 3-draads aangesloten.

• Werkingsbereik : 0 °C tot 50 °C
• Regeling : integrale proportionele regeling (aan te passen in parameter menu)
• Voeding : 230 VAC 50Hz
• Beschermingsklasse : IP30

Outputs

• Pomp : Relais -> 5A / 250VAC (L, N,PE)
• Veiligheidsthermostaat voor pomp : 2 punt connectors (verwijder de jumper om dit te gebruiken)
• Zones (Actuators) : Relais -> 5A / 250VAC (L, N). Maximum 4 actuators per zones.
• Verwarming (warmtepomp, boiler, etc) : Relais -> 5A / 230 VAC (potentiaalvrij contact)
• Koeling (warmtepomp, water koeler) : Relais -> 5A / 230 VAC (potentiaalvrij contact)
• Luchtdroger : Relais -> 5A / 230 VAC (potentiaalvrij contact)
